Monte o seu C·CUBE
Analisador e gravador de sinais de TV Digital e FM.
Transport Stream, RF, vídeo e áudio. Serviços, PIDs e tabelas PSI/SI. Bitrate, PCR e continuidade do fluxo.
TV Digital e FM no mesmo módulo. Alarmes configuráveis para condições técnicas e operacionais.
Arquivo, auditoria, comprovação de exibição e censura. Tudo num único equipamento.
Analisador e gravador de sinais de TV Digital e FM.
Análise avançada. Monitoramento completo. Gravação e arquivamento inteligente.
[ 1 · O EQUIPAMENTO ]

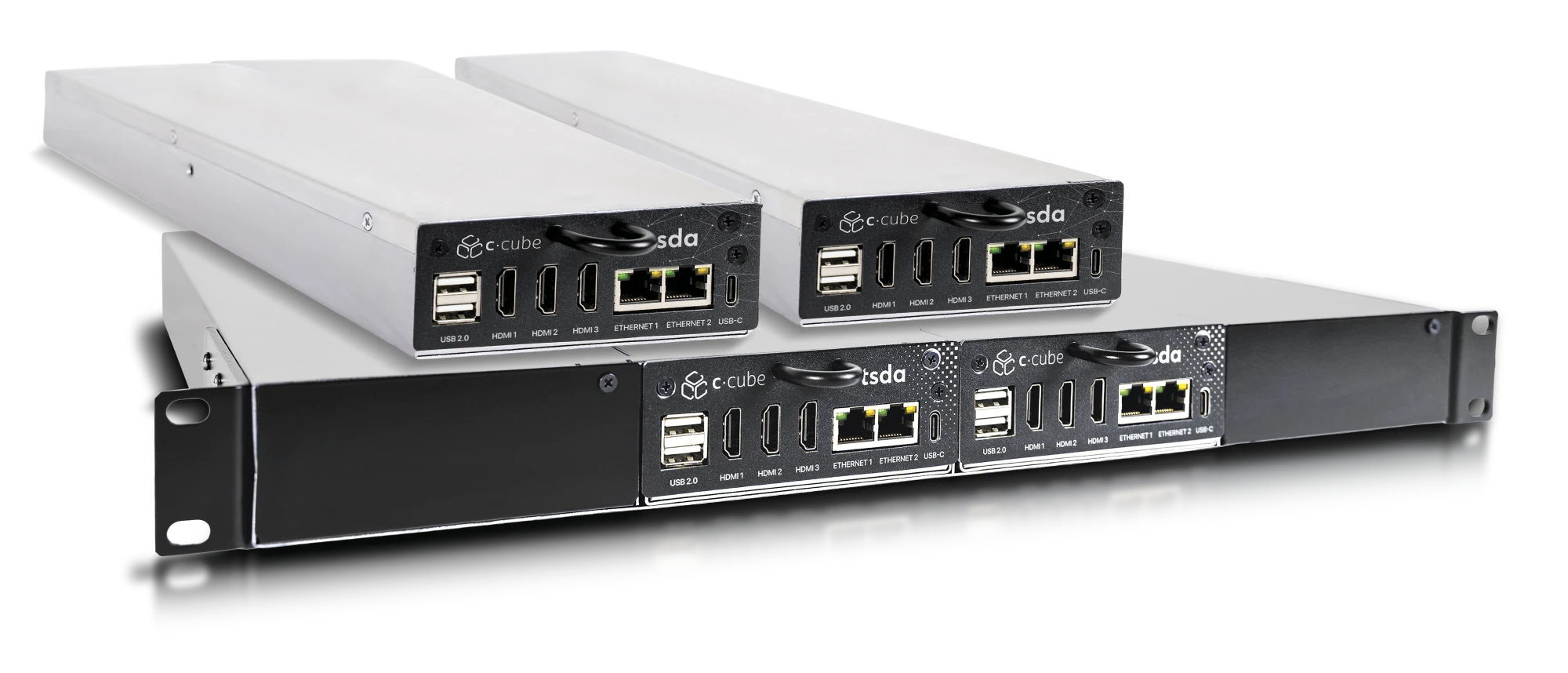

O C·CUBE, desenvolvido pela TSDA, é uma plataforma profissional para recepção, análise, monitoramento e gravação de sinais de TV Digital e FM, reunindo em um único equipamento recursos avançados para diagnóstico do sinal, acompanhamento de parâmetros técnicos, geração de alarmes e registro de conteúdo.
A arquitetura é flexível e pode ser configurada de acordo com a aplicação. Analisadores de TV Digital e FM podem ser fornecidos em um mesmo módulo, num conjunto integrado e otimizado em espaço, infraestrutura e operação.
Projetado para quem precisa analisar os principais parâmetros de Transport Stream, RF, vídeo e áudio, e gravar o que foi ao ar para arquivo, auditoria, comprovação de exibição e censura (air-check).
[ 2 · VEJA POR DENTRO ]

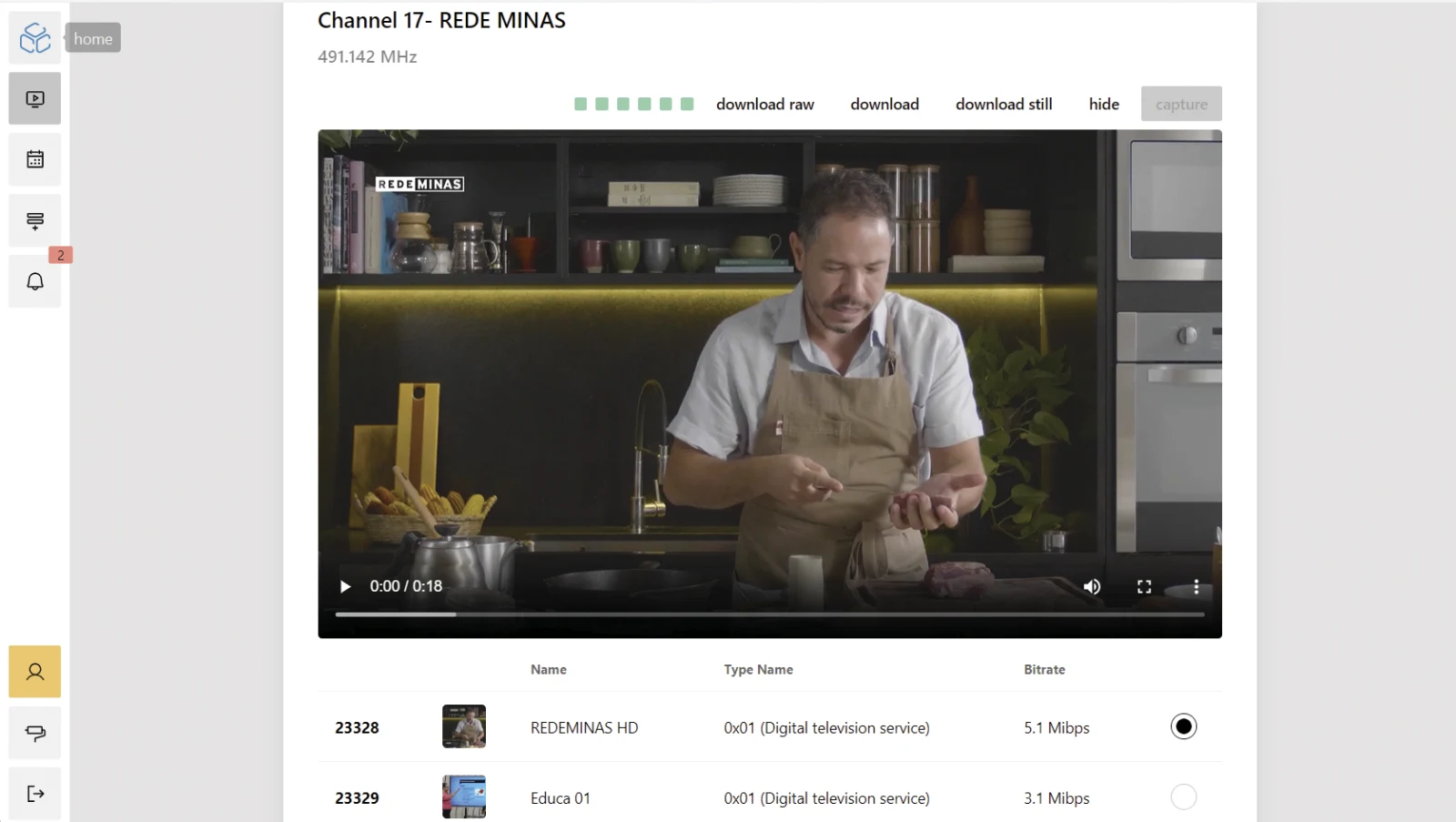

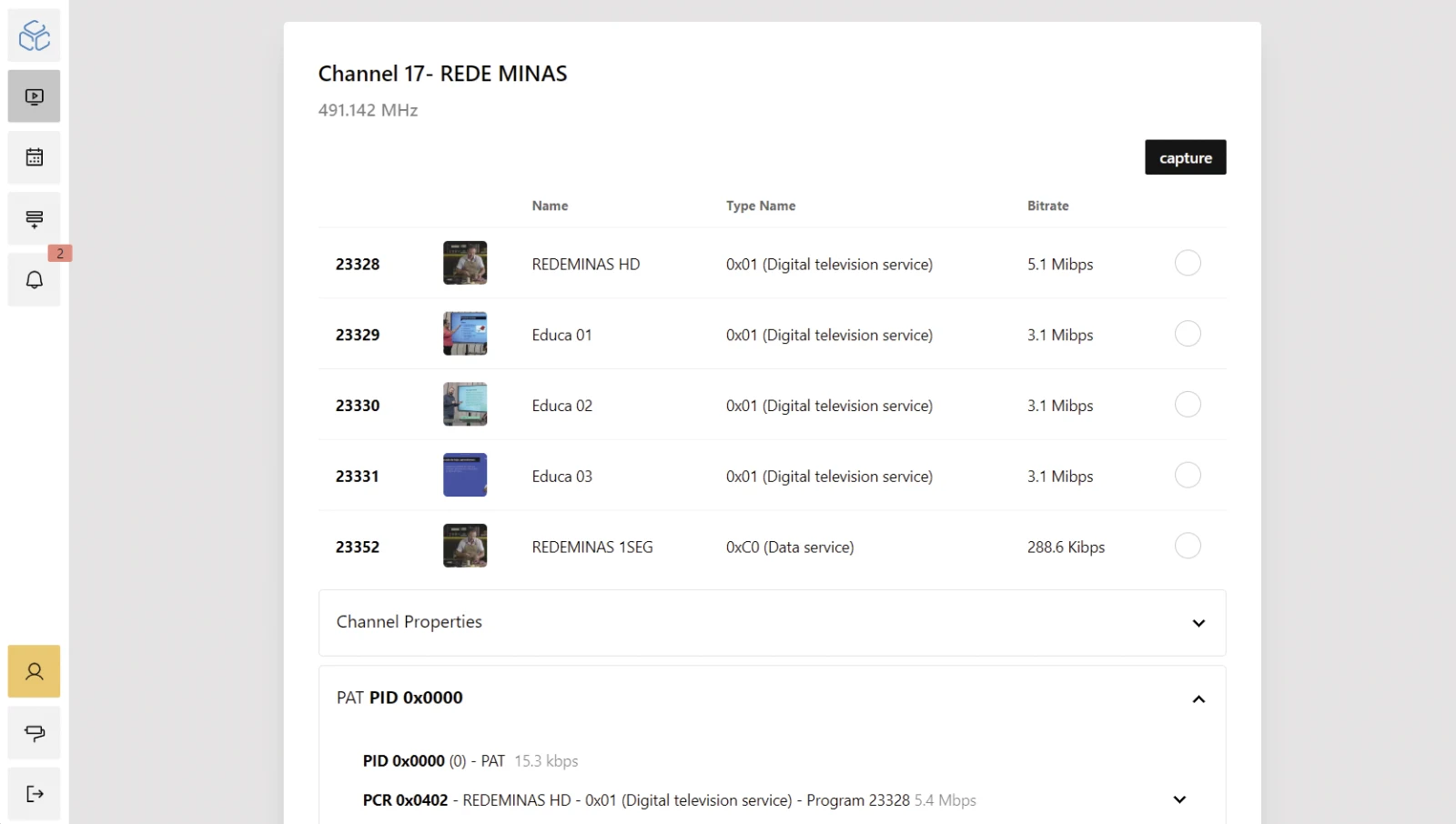

Este é o canal 17, em 491,142 MHz. Segure o botão e veja o que o C·CUBE enxerga dentro do sinal: serviços, PIDs, tabelas PSI/SI, bitrate, PCR e continuidade.
Segure o clique, o dedo, ou a barra de espaço.
[ 3 · FUNÇÕES ]
Análise completa do Transport Stream e dos principais parâmetros dos sinais de TV Digital, incluindo identificação de serviços, PIDs e tabelas PSI/SI, além do acompanhamento de bitrate, PCR, continuidade e demais parâmetros de integridade do fluxo.
Monitoramento profissional de sinais de rádio FM, com acompanhamento de parâmetros de RF, frequência, nível de sinal, desvio de frequência e modulação, além de parâmetros de áudio e informações RDS/RBDS, conforme a configuração do sistema.
Interface Web para configuração, operação, visualização dos parâmetros, consulta de alarmes e acesso aos registros. O C·CUBE pode ser integrado a sistemas externos de supervisão e gerenciamento por meio de SNMP e APIs, conforme a configuração do projeto.
Gravação de vídeo e áudio dos serviços monitorados para arquivo, auditoria, comprovação de exibição e censura. Os recursos podem ser configurados conforme a necessidade do cliente, incluindo período de retenção, capacidade de armazenamento, formato e qualidade da gravação.
A qualidade do vídeo pode ser ajustada de acordo com a aplicação, permitindo definir o nível de compressão para obter o equilíbrio adequado entre qualidade de imagem, consumo de armazenamento e período de retenção.
O sistema pode utilizar HD/SSD interno e/ou armazenamento externo, com capacidade dimensionada conforme a quantidade de sinais, qualidade de gravação e período de armazenamento requerido.
[ 4 · INTERFACE WEB ]

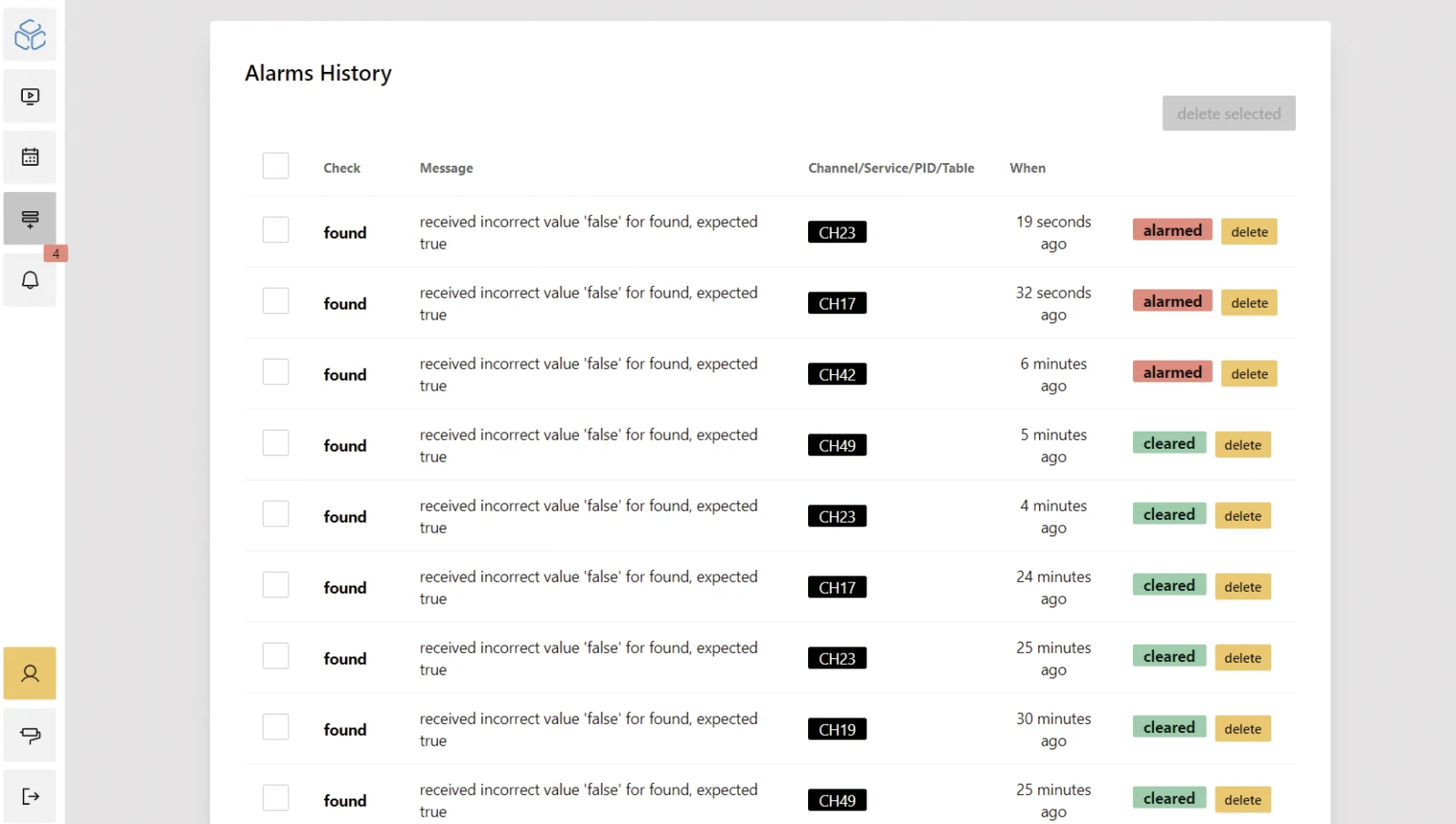

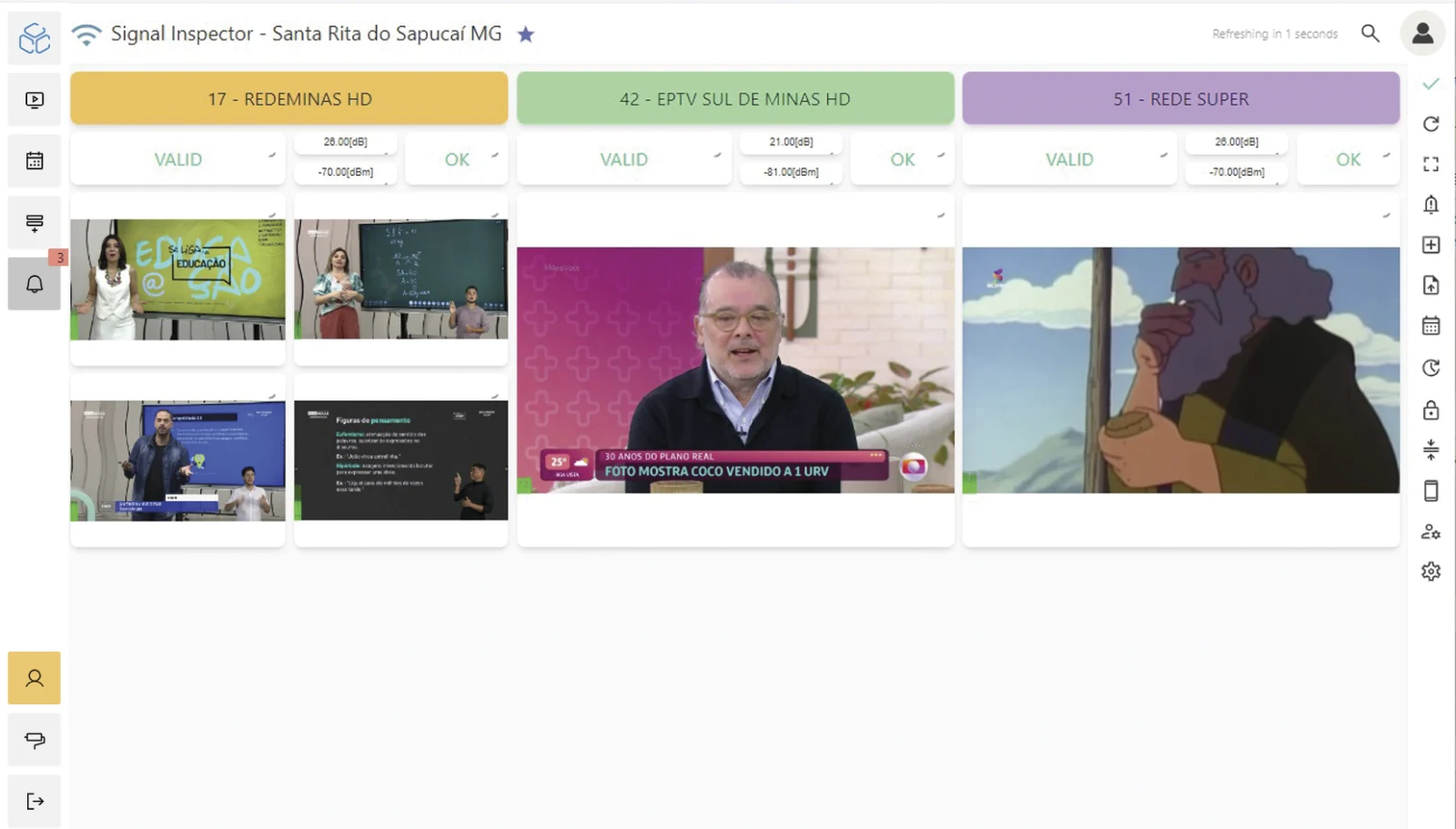

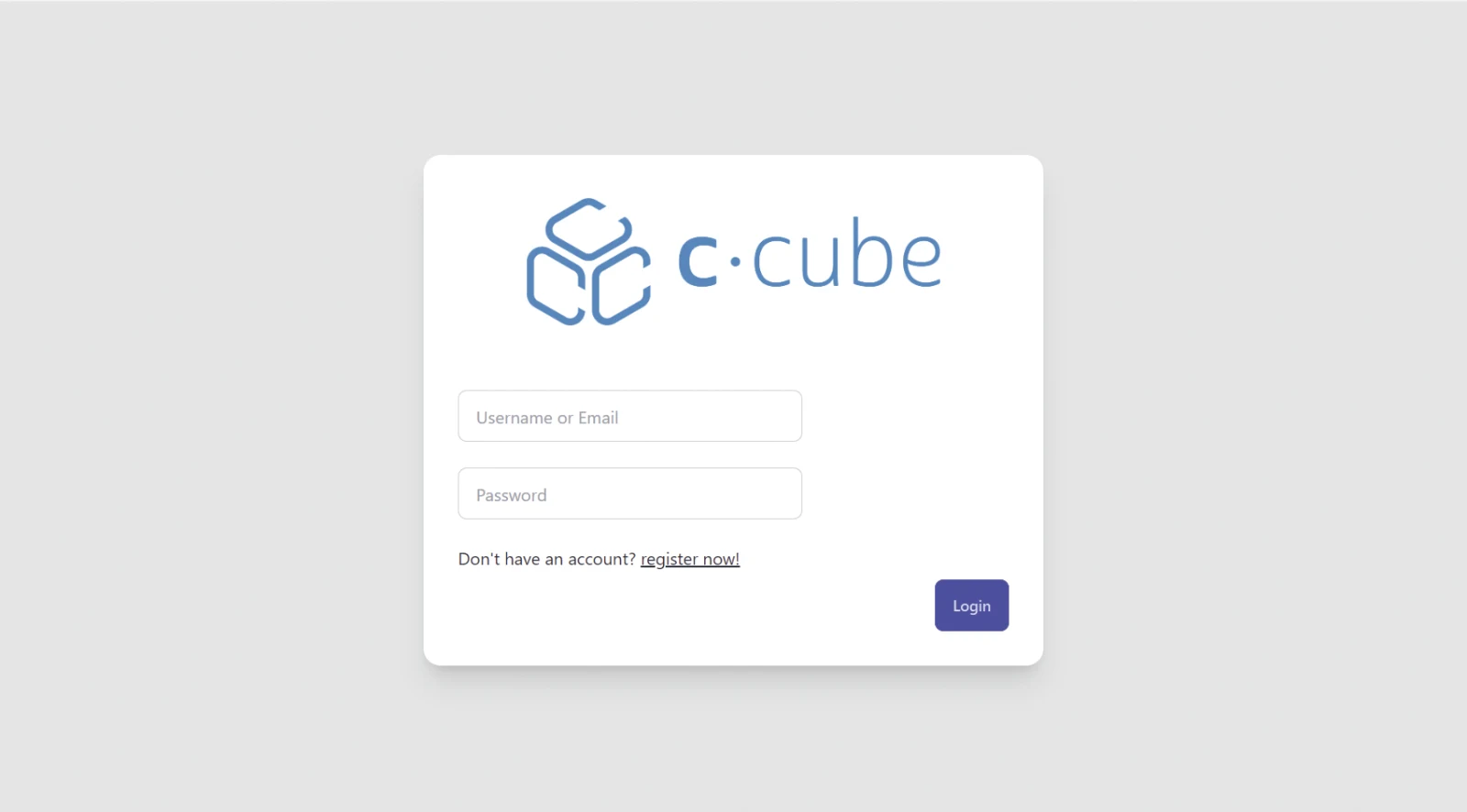

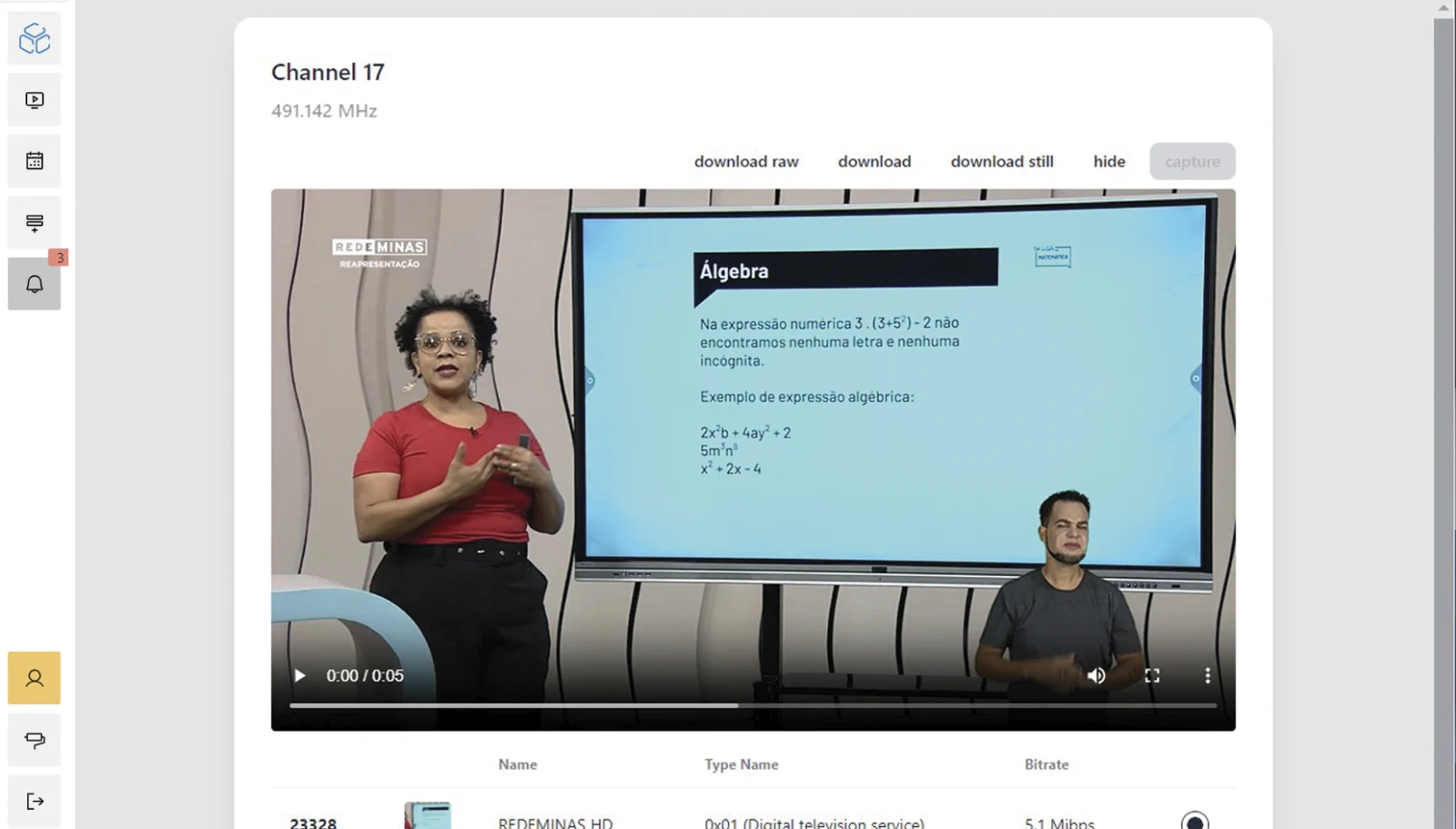

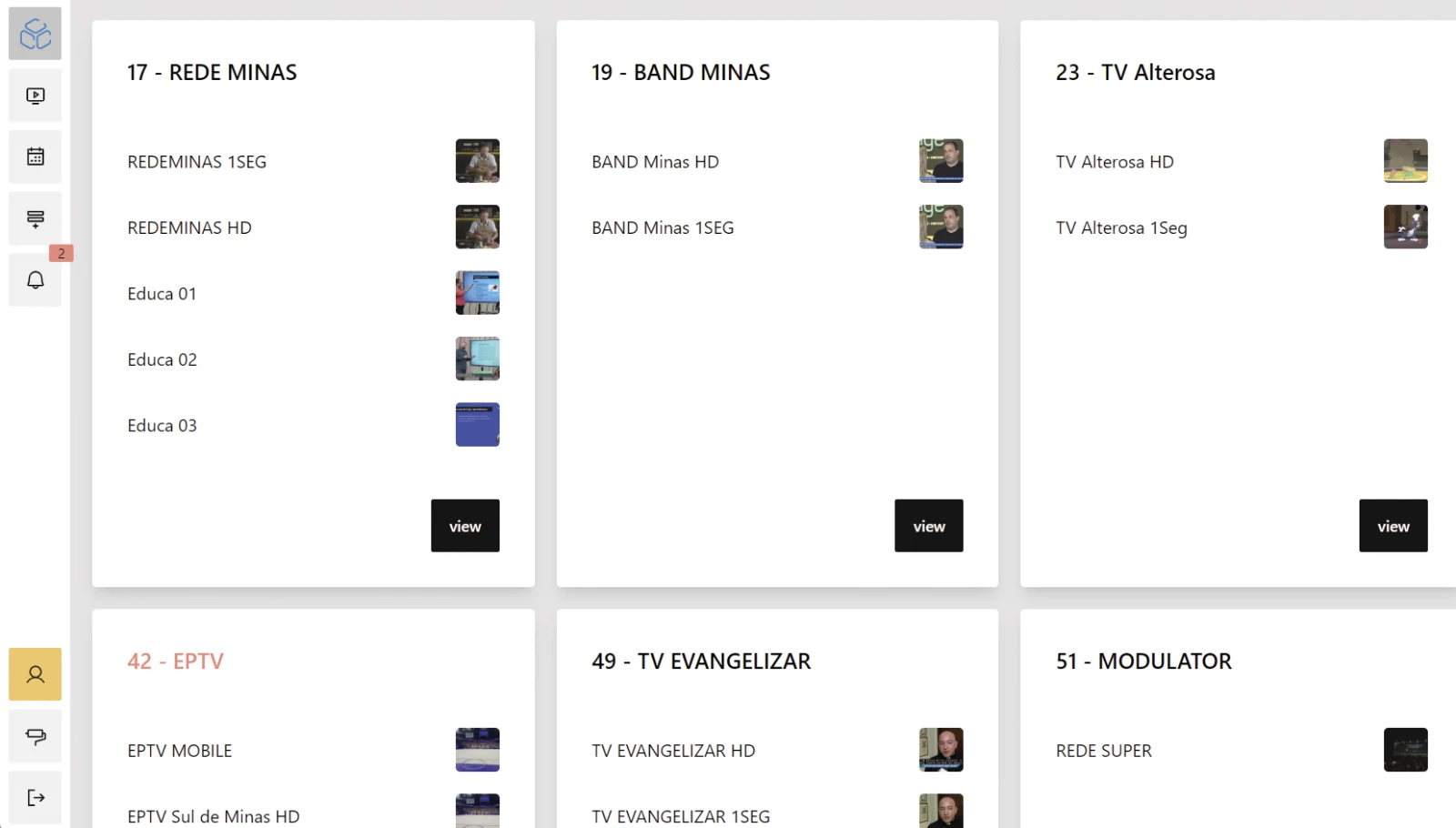

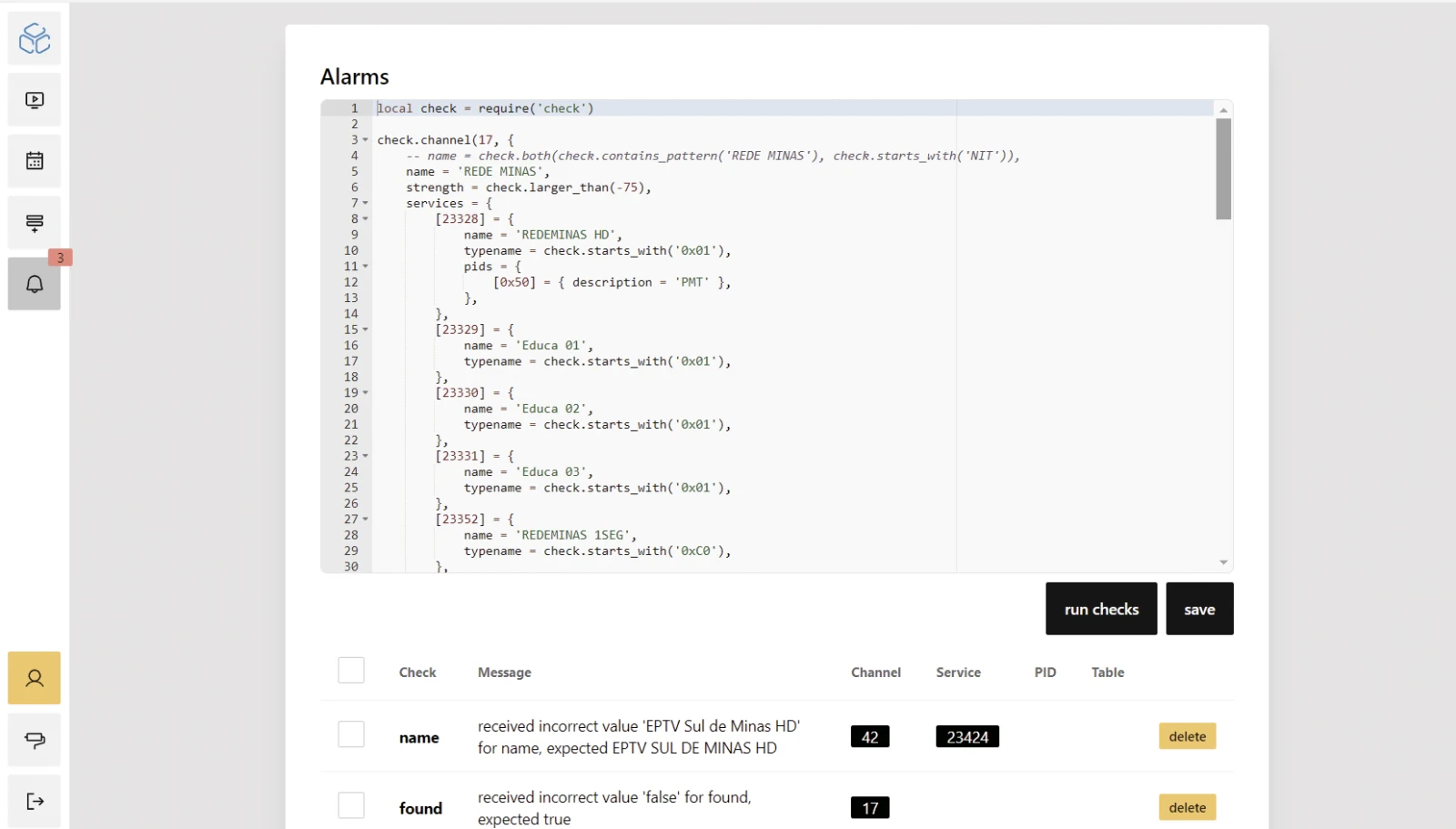

Configuração, operação, parâmetros, alarmes e registros numa interface web. Estas são telas reais do C·CUBE: toque em qualquer uma para ampliar.
[ 5 · RECURSOS ]
Quinze capacidades num só volume. Cada uma configurável conforme o projeto.
Análise detalhada de Transport Stream e parâmetros de TV Digital.
Análise de sinais FM, com parâmetros de RF, áudio e RDS/RBDS.
Possibilidade de analisador de TV Digital e analisador FM no mesmo módulo.

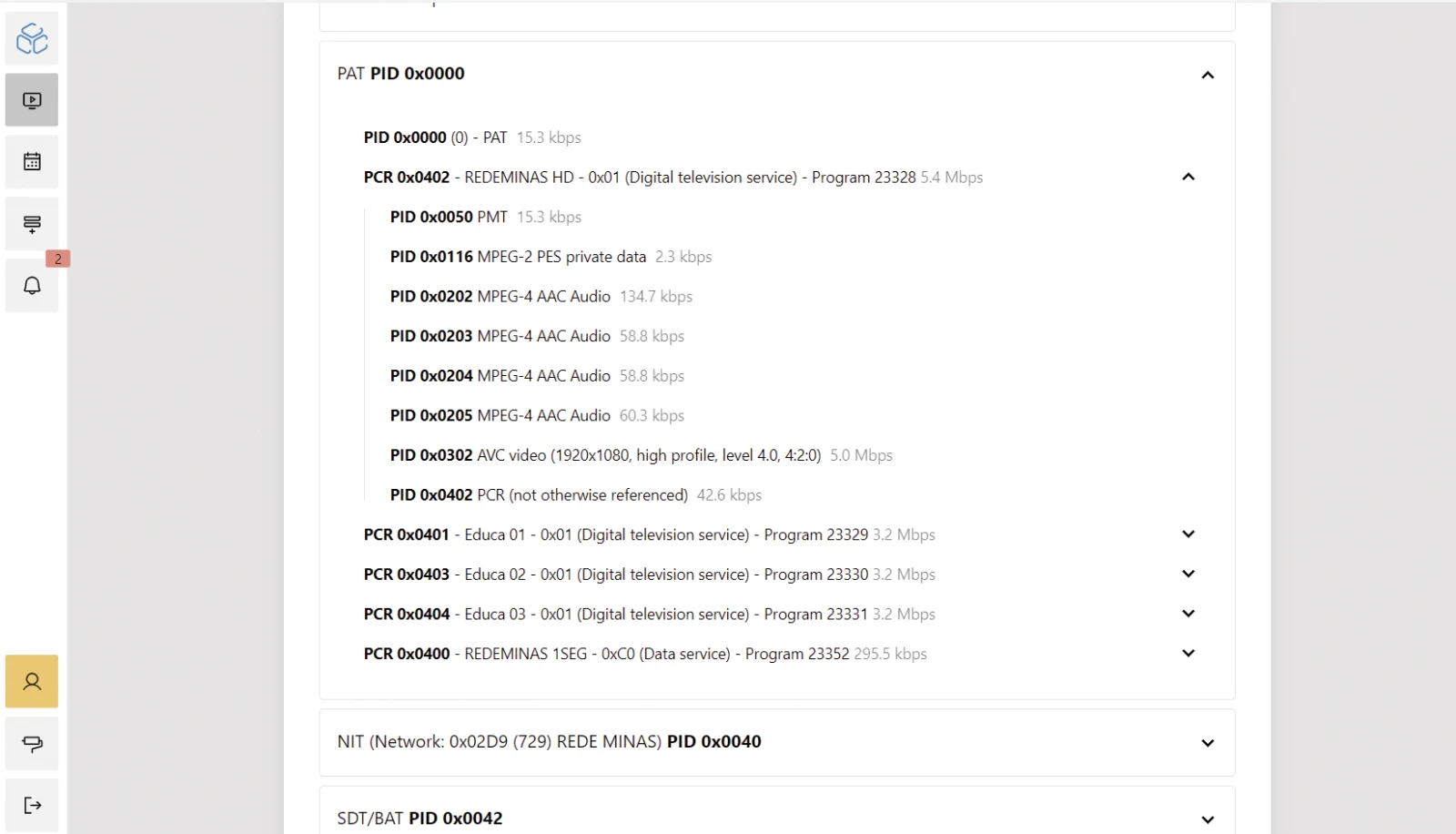

Visualização de PIDs, serviços e tabelas PSI/SI.
Monitoramento de bitrate, PCR, continuidade e integridade do Transport Stream.
Medição e acompanhamento de parâmetros de RF, conforme padrão e configuração do analisador.
Alarmes configuráveis para condições técnicas e operacionais.
Gravação de Transport Stream e/ou vídeo, conforme configuração.
Gravação destinada a arquivo, auditoria, comprovação de exibição e censura.
Ajuste da qualidade e compressão do vídeo conforme a necessidade do projeto.
Armazenamento interno e/ou externo com capacidade dimensionável.
Interface Web para operação e gerenciamento.
Integração com sistemas externos por SNMP e API.
Configuração personalizada conforme os requisitos da aplicação.
Disponível em gabinete compacto ou em padrão Rack 19”, conforme configuração do projeto.
[ 6 · ESPECIFICAÇÕES ]
Nenhuma especificação com esse termo.
[ 7 · CONFIGURAÇÃO SOB DEMANDA ]
O C·CUBE pode ser dimensionado de acordo com os requisitos de cada projeto, permitindo definir quantidade e tipo de analisadores, TV Digital e FM, recursos de gravação, capacidade de armazenamento, qualidade/compressão do vídeo, interfaces e formato mecânico.
A configuração de TV Digital + FM em um único módulo atende aplicações que precisam monitorar os dois tipos de sinal na mesma plataforma.
[ 8 · PERGUNTAS ]
Sim. Analisadores de TV Digital e FM podem ser fornecidos em um mesmo módulo, num conjunto integrado que economiza espaço, infraestrutura e operação.
ISDB-T Full-Seg, DVB-T/DVB-T2 e ATSC para TV Digital, com largura de canal de 6, 7 ou 8 MHz conforme o padrão. Em FM, recepção e análise do sinal com informações RDS/RBDS, conforme a configuração.
Você define. O período de retenção depende da quantidade de sinais, da qualidade de gravação e do armazenamento escolhido: HD/SSD interno, armazenamento externo ou os dois. A compressão do vídeo é ajustável para equilibrar qualidade, espaço e retenção.
Sim. O C·CUBE se integra a sistemas externos de supervisão e gerenciamento por SNMP e API, conforme a configuração do projeto.
Pela interface web: configuração, operação, visualização dos parâmetros, consulta de alarmes e acesso aos registros, direto do navegador.
O C·CUBE está disponível em gabinete compacto ou no padrão Rack 19”, conforme a configuração do projeto. Alimentação de 90 a 240 VCA, 50/60 Hz, e consumo abaixo de 30 W na configuração de referência.
